一．產品簡介
YEC-MM-A 定位測漏控制器用于實時監測環境的泄漏情況，可監控區域長達 150 米，一旦檢測到液體泄漏，控制器即刻報警，精準定位并通過顯示屏顯示泄漏位置，觸發繼電器動作?？刂破鬏敵隼^電器觸點信號以及 RS485 接口，可與各種監控系統對接，實現遠程報警及遠程設備的控制。
二．適用范圍
YEC-MM-A 適用于 IDC 機房、數據中心、智能樓宇、圖書館、博物館、倉庫等等。
三．功能特點
| 定位精準 | YEC-MM-A控制器可以精準定位液體泄漏的具體位置，高精度、低誤差，檢測距 |
| 離長達150m。 | |
| 功能齊全 | YEC-MM-A控制器具有泄漏報警、斷線報警、干擾報警等功能，可通過界面指示 |
| 燈顯示控制器的狀態。 | |
| 高數顯示 | YEC-MM-A控制器LCD高清屏顯示泄漏位置、設備地址及波特率等參數，并可通 |
| 過面板按鈕進行調節。 | |
| 485通訊 | YEC-MM-A控制器輸出RS485信號上傳泄漏數據至監控平臺，實現實時集中監控， |
| 通訊距離達1200米。 | |
| 聯動控制 | YEC-MM-A控制器輸出繼電器觸點信號，可聯動電磁閥、聲光報警器等設備工作， |
| 當泄漏發生時，繼電器動作，泄漏指示燈亮，排險后控制器自動恢復到正常狀態， | |
| 無需人工現場操作。 | |
| 性能穩定 | YEC-MM-A控制器全部采用工業級電子元器件，既能保證檢測時的高靈敏性，還 |
| 能減少各種外界因素所造成的誤報警。設備采用電磁兼容設計，具有防浪涌、防 | |
| 靜電、防EFT等保護功能。 | |
| 簡潔易用 | YEC-MM-A控制器適用于標準DIN35mm工業導軌安裝，所有的現場接線均可通 |
| 過接線端子輕松完成。 |

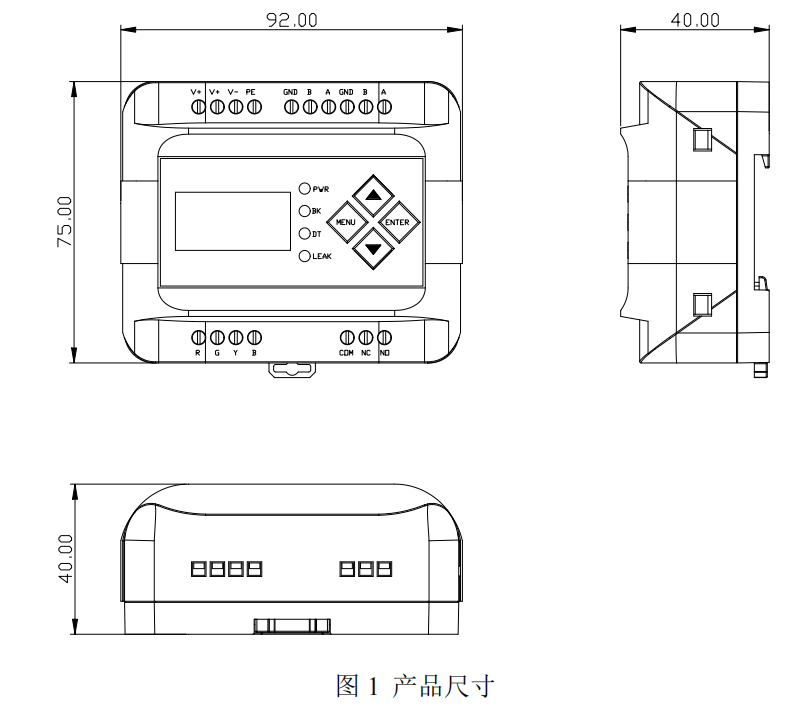

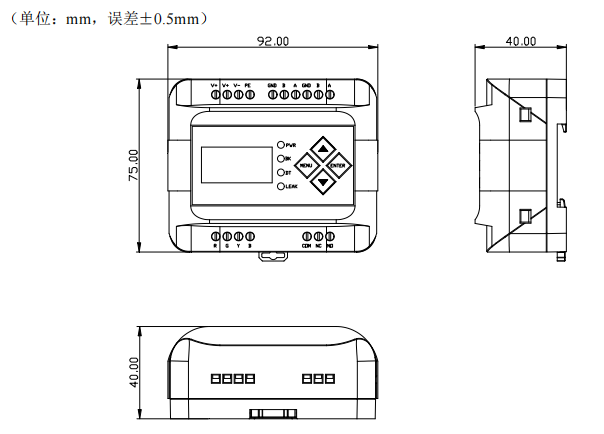

四 .產品尺寸（單位：mm，誤差±0.5mm）
五. 按鍵、指示燈與端口說明

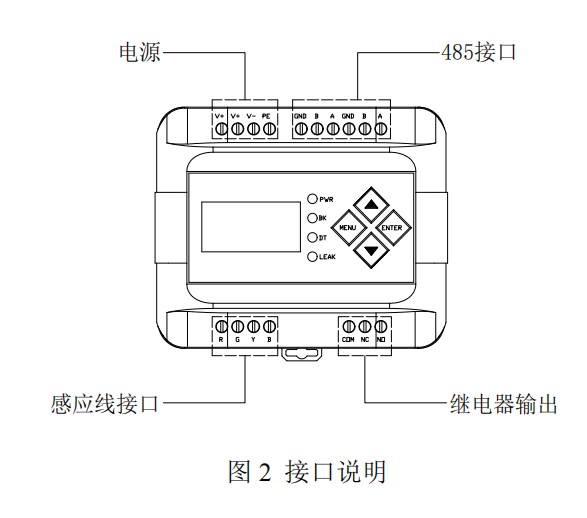

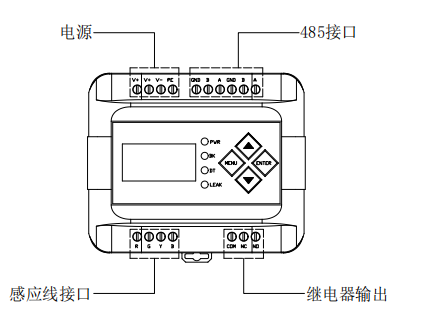

控制器可通過面板按鈕直接設置通訊地址、波特率等。電源、通訊、感應線與繼電器輸出接口如圖所示：
MENU：長按進入設定界面和選擇設定內容。
▲：增加設定值。
▼：減小設定值。
ENTER：長按對設定值進行確認。

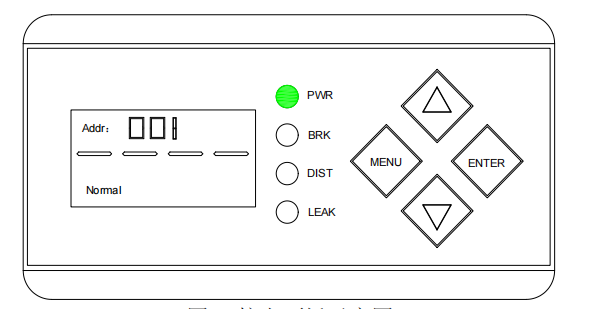

指示燈狀態：
1. 電源指示燈（PWR），通電常亮；
2. 斷線指示燈（BRK），正常熄滅，線纜斷裂呈閃爍狀態；
3. 干擾指示燈（DIST），正常熄滅，受到干擾呈閃爍狀態；
4. 泄漏指示燈（LEAK），正常熄滅，泄漏報警時常亮
六. 系統拓?fù)鋱D

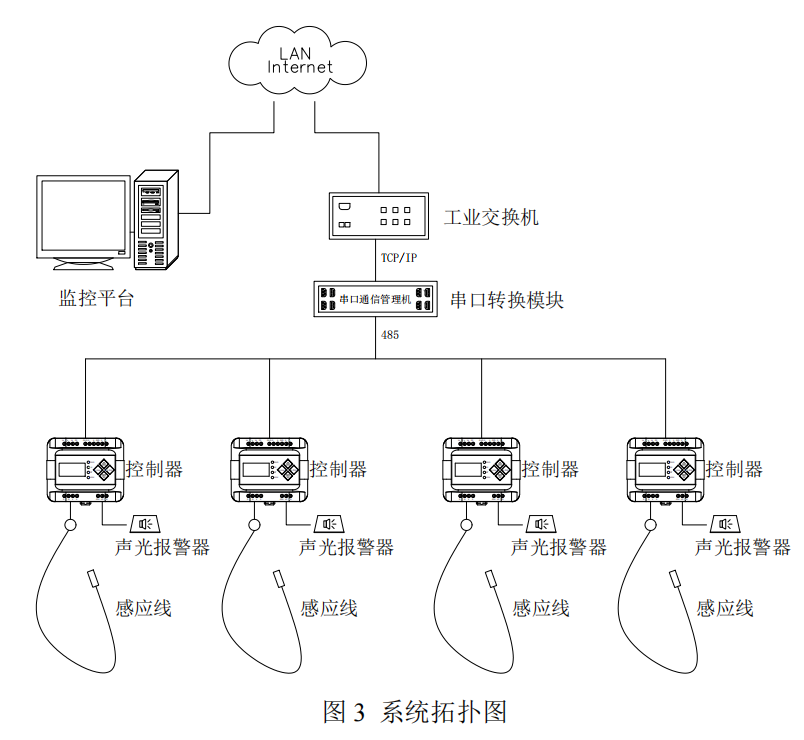

控制器與感應線連接，感應線安裝于漏液檢測區域，當發生液體泄漏時，觸發控制器報警及繼電器動作，通過 RS485 信號上傳泄漏數據至監控平臺，精準定位，實現實時集中監控?？刂破骼^電器輸出信號可聯動控制外圍設備如聲光報警器、自動閥門與智能報警等設備。
七. 安裝說明

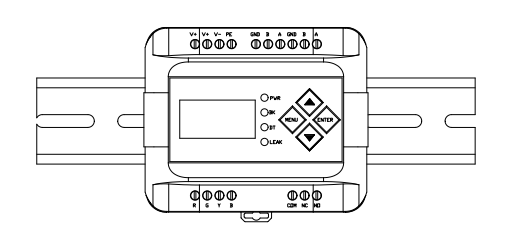

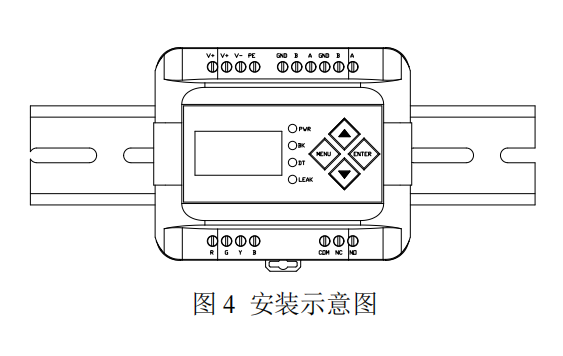

請將控制器安裝于牢固的室內采集箱或機柜等易于維護檢查的場所，控制器扣裝于標準的 DIN35mm導軌上。設備安裝時應注意以下事項：
八. 接線說明
| 引出線 | 將引出線紅、綠、黃、黑芯線分別接入控制器面板R、G、Y、B處，再接入四 |
| 芯正螺紋結構的檢測線纜YEC-SLFB。 | |
| 繼電器輸出 | 輸出常開/常閉觸點信號即可接入監控系統，也可聯動控制報警設備輸出報警信 |
| 號，當需要控制大電流設備時，務必增加二次繼電器以拓展觸點負載能力，以 | |
| 免燒壞控制器。 | |
| 電源 | 按端子標識接入DC9~30V電源（建議使用DC12V電源），電壓過低會導致 |
| 控制器無法正常工作，過高會燒壞控制器。 |
電源線和通信線的連接

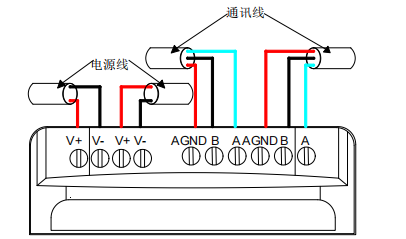

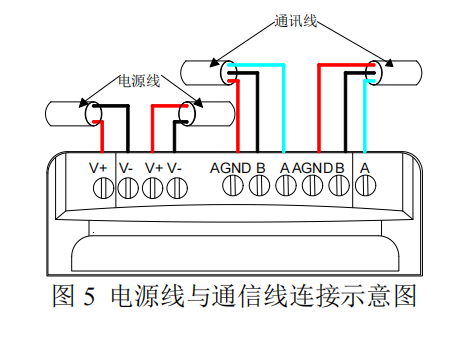

YEC-MM-A 控制器采用額定電源。RS-485 通訊線纜傳輸報警與狀態信息，注意接口的正負方向。所有 YEC-MM-A 都具備 2 組 RS485 通訊端子，一組（源自監控主機系統）入站，一組（至下一個控制 器）出站。具體接法如下圖所示
九 . 繼電器輸出和感應線連接

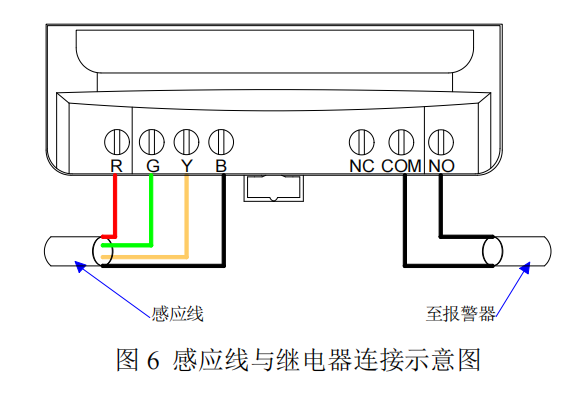

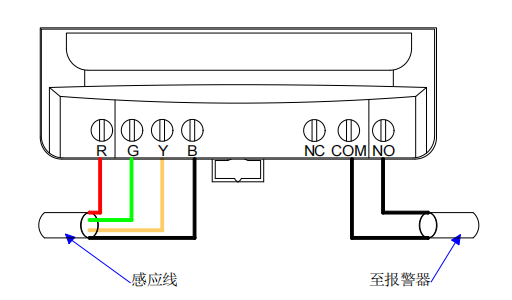

YEC-MM-A 控制器的繼電器觸點可用于本地或遠程報警，或聯動控制閥門等其它裝置，也可與控制自動化系統觸點輸入連接。繼電器僅針對泄漏報警工作，具有常開、常閉兩種狀態，用戶可自由選擇接出方式。在整個泄漏檢測系統中，引出線用于連接控制器和泄漏感應線。連接如下圖所示：
繼電器輸出信號見下表：
| 接線組合 | 報警情況 | 輸出狀態 |
| N.O.—COM | 無報警 | 斷開 |
| 報警 | 閉合 | |
| 斷電 | 斷開 |
十.調試說明
控制器所有接線步驟完成后，即可按如下指導進行調試工作：

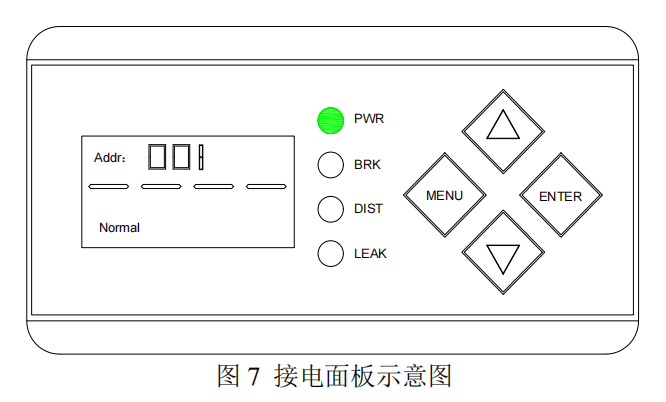

當接通控制器電源時，電源指示燈 PWR 綠色常亮，正常工作狀態下（無泄漏），LCD 屏內呈“四條
橫線閃爍”狀態

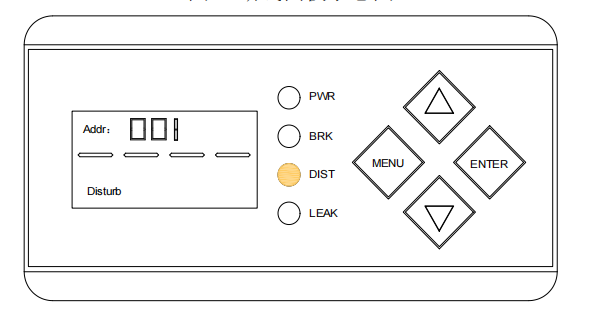

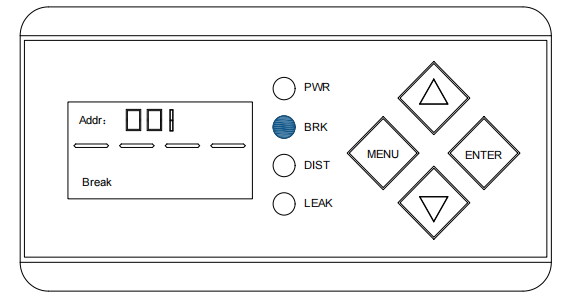

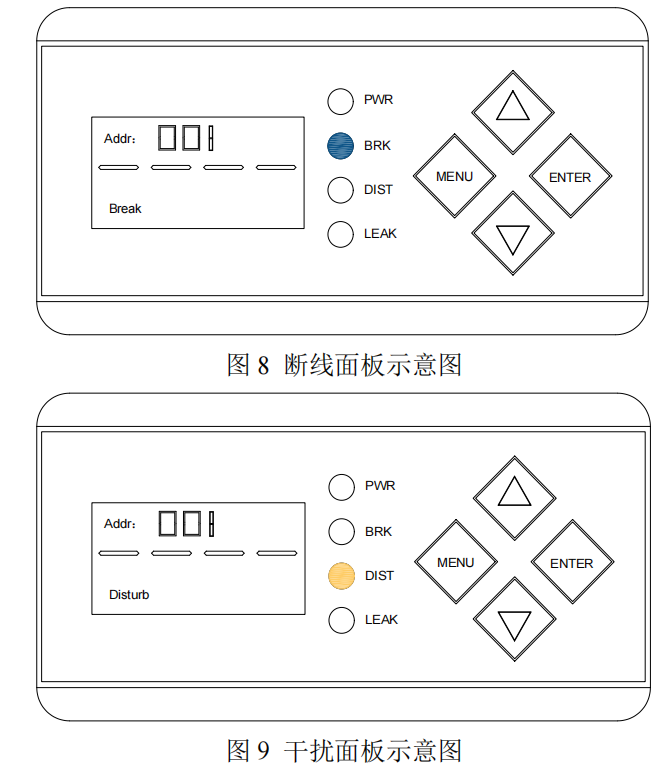

若 BRK 指示燈藍色閃爍，則為線纜故障報警。若 DIST 指示燈黃色閃爍，則為干擾報警，常見因素為感應線浸水量過少、水的導電性不足或其他干擾導致。

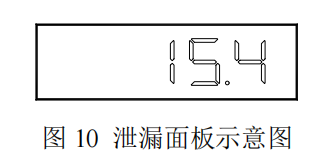

取少量的自來水（非凈化處理水），將感應線浸沒于水中 5~8s 后，繼電器動作，泄漏指示燈紅色常亮，LCD 屏顯示泄漏位置。

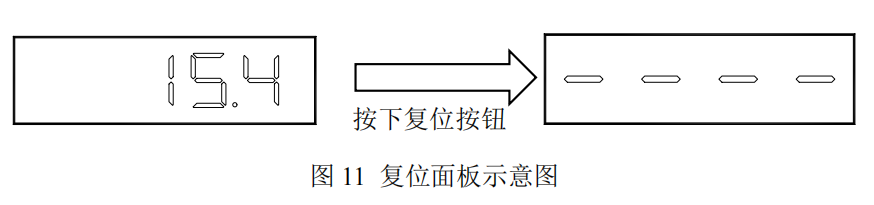

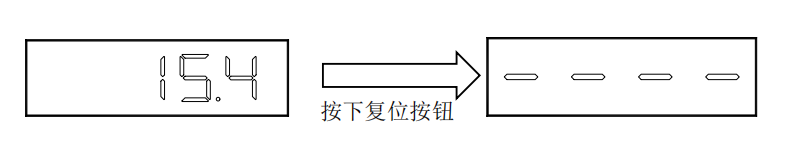

擦干線纜上的水后，繼電器復位，泄漏指示燈滅，LCD 屏顯示閃爍，長按 ENTER 鍵八秒，系統復位。

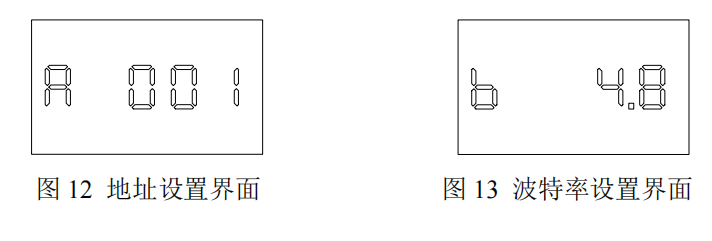

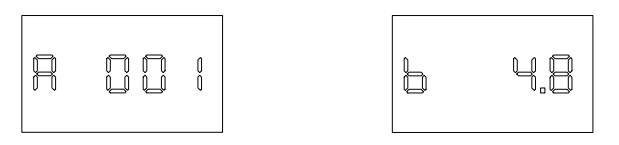

參數設置：長按 MENU 鍵參數設置界面，按一次 MENU 鍵切換參數（通訊地址、波特率），輕
觸“▲”或“▼”鍵進行參數數值選擇，選擇完成后，長按 ENTER 鍵設置完成。
十一 .維修與故障排除
控制器上有 4 個 LED，分別代表：運行、線纜故障、干擾報警、泄漏。控制器通電并正常運行時，
綠色的電源 LED 燈亮，下表列舉了各種不同的指示燈狀態及常見因素或糾正措施。
| PWR指示燈 | 常亮 | 通電正常 |
| 常滅 | 通電不正?；蚩刂破鞴收?/td> | |
| BRK指示燈 | 閃爍 | 感應線沒有正確接入或線纜故障 |
| 常滅 | 測漏感應線正確接入 | |
| DIST指示燈 | 閃爍 | 干擾報警 |
| 常滅 | 正常 | |
| LEAK指示燈 | 常亮 | 有泄漏產生 |
| 常滅 | 無泄漏產生 |
