一．產品簡介

YNE-ML-02雙通道不定位測漏控制器是一款操作簡單、性?xún)r(jià)比極高的雙通道液體泄漏檢測設備，可同時連接兩根感應線進行檢測?？刂破鬏敵龅睦^電器觸點信號與RS485信號，可與各種監控系統相整合，實現遠程監控。

?

二．適用范圍

YNE-ML-02適用于IDC機房、數據中心、智能樓宇、博物館、倉庫等等。

三．功能特點

四．技術規格

五．產品尺寸

（單位：mm，誤差±0.5mm）

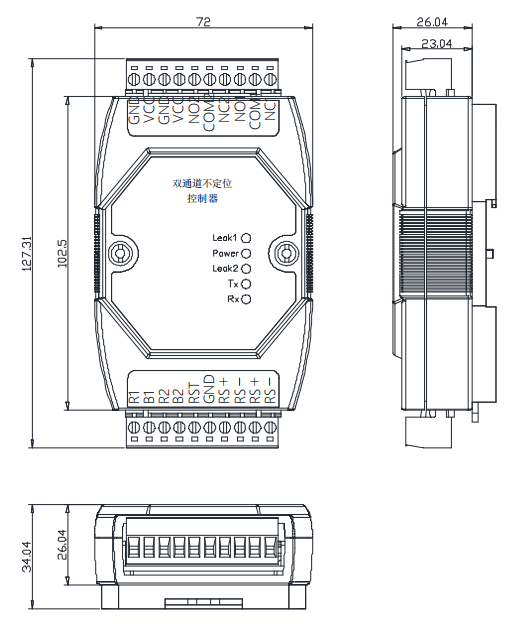

圖1 尺寸圖

六．指示燈說明

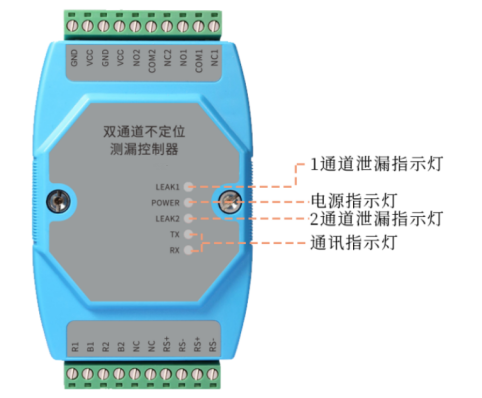

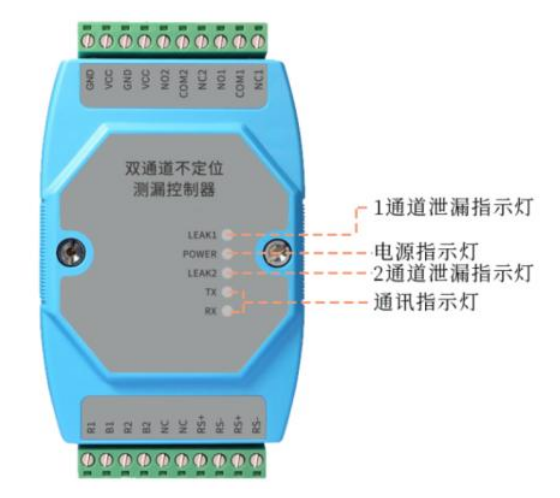

圖2 指示燈說明示意圖

七．系統拓?fù)鋱D

控制器與感應線連接，監測一塊或兩塊區域的泄漏情況，通過RS85信號傳輸泄漏情況數據，上傳至上位機?？刂破骼^電器輸出信號可用來控制外圍設備如聲光報警器、電話撥號器、短信模塊、開關量采集模塊等。

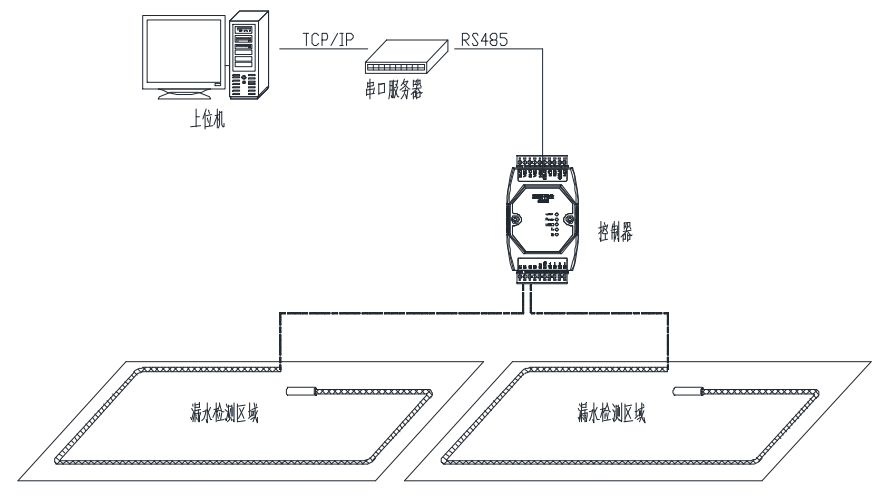

圖3 系統拓?fù)鋱D

八．安裝說明

請將控制器安裝于牢固的室內采集箱或機柜等易于維護檢查的場所，安裝位置應避免高溫高濕、振動、腐蝕性氣體環境及其他電子雜訊干擾源等。控制器扣裝于標準的35毫米DIN導軌上。

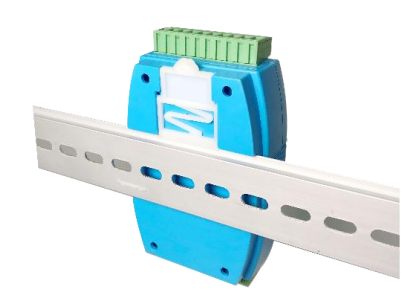

圖4 安裝示意圖

九．接線說明

不定位測漏檢測系統由控制器、引出線、感應線及相關配件構成。

圖5系統接線圖

十．調試說明

控制器所有接線步驟完成后，即可按如下指導進行調試工作：

1.給控制器上電，POWER燈常亮，否則電源或控制器故障；

2.取少量的自來水（非凈化處理水），將感應線浸沒于水中，一秒鐘后，繼電器動作，LEAK指示燈亮紅色，蜂鳴器響。擦干線纜上的水后，繼電器復位，LEAK指示燈滅；

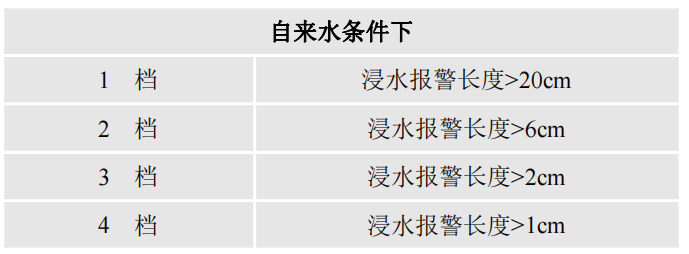

3.控制器可通過軟件調節通訊地址、靈敏度與波特率等參數，可適應不同環境下的漏液檢測，1至4檔檢測靈敏度依次增強，出廠默認為第4檔。各檔位所對應的控制器感應靈敏度如下表：
